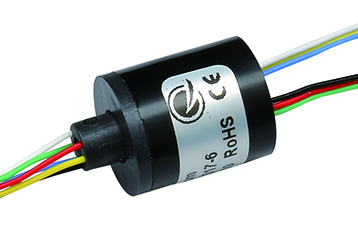

SRH0317

SRH0317

特点:滑环体积小,结构紧凑;采用先进的纤刷技术,免维护,超长的使用寿命;标准化、模块化设计,并能为客户量身定制所需要的产品



可选项:额定电流、电压、额定转速、工作温度、路数、外壳材料及颜色、外型尺寸、专用导线、导线出口方向、导线长度、防护等级、端子类型


典型应用:工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、试验设备、包装设备、堆垛机、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备等

    电气技术指标


    参数

    数值

    路 数

    2,3,6,8

    额定电流

    2A/环

    额定电压

    240VAC

    导线规格

    AWG26 镀银铁氟龙绝缘

    导线长度

    250mm或根据客户要求提供

    绝缘体强度

    500VAC@50Hz,60S

    绝缘电阻

    1000mΩ/500VDC

    动态电阻变化值

    <0.01Ω


    机械技术指标


    参数

    数值

    工作速度

    0~300rpm

    工作温度

    -20℃-+80℃

    工作湿度

    60%RH或更高

    接触材料

    贵金属

    壳体材料

    工程塑料


    导线色码表

    SRH0317-2 1. 红 2. 黑
    SRH0317-3 1. 红  2. 黑  3. 白
    SRH0317-6 1. 红 2. 黄  3. 黑 4. 蓝 5. 绿 6. 白
    SRH0317-8 1. 红  2. 黄  3. 黑 4. 蓝 5. 绿 6. 白
    7. 棕  8. 橙




    滑环安装说明:

    ■ 因我们的帽型滑环转动扭矩很小,因此可将内圈部分导线保护好后直接用于转动或固定;


    注意事项:

    ■ 滑环环体不得作承重用,环体导线也不得承受外部控力;
    ■ 在滑环安装时,务必要保护好导线,避免因导体绝缘层损坏而影响产品品质;
    ■ 滑环系精密电气元件,应使其在一个干燥,少尘的环境下工作。如果环境条件恶劣,应增加防护措施。
